纤维增强复合材料具备非均质、各向异性特征，受载后变形高度局域化，基体开裂、分层、纤维断裂等损伤演化过程难以通过应变片、引伸计等点式手段完整捕获。
新拓三维XTDIC三维全场应变测量系统，可获取试样表面连续位移-应变场，量化局部变形，直观复现损伤萌生-扩展全过程，为复合材料性能评估、失效机理分析提供试验依据。
复合材料变形测量核心难点
各向异性与材料异质性：变形梯度大、变形方向复杂，对散斑制备、应变求解算法提出更高要求。
多模式复杂损伤：基体开裂、分层、纤维断裂会造成局部散斑失效、信号突变，需要自适应子集等算法做针对性处理。
传统点测量仅获取离散位置数据，无法捕捉局域化损伤起始位置，DIC技术的核心价值体现在四点：
非接触全场采集：得到试样表面全部区域应变，摆脱稀疏取点的限制;
高时空分辨率：捕捉瞬态局部变形，测量精度优于传统接触式传感器;
面内+离面位移同步输出：支持失稳起皱等三维变形现象分析;
损伤过程可视化：完整记录加载全过程变形演化，解析失效机理。
DIC典型测试应用与试验结果解读
1、复合材料高温双向拉伸测试

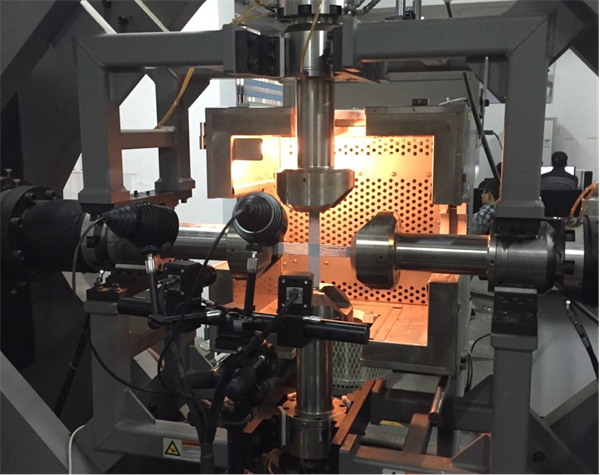

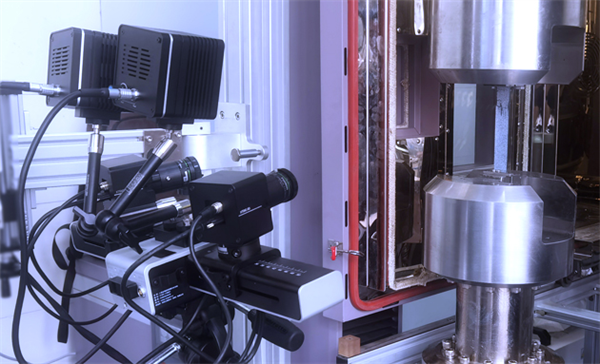

测试条件：高温试验箱内开展双向拉伸;完成热辐射、热扰动图像失真标定;采用耐高温散斑，经耐高温观察窗完成图像采集。
试验数据结果解读
1)高温力学性能定量输出：直接得到弹性模量、泊松比随温度变化曲线，捕捉材料高温软化、蠕变行为;
2)失效模式区分识别：DIC全场云图可区分常温与高温失效机制：常温以纤维主导失效为主;高温工况下观测到基体软化开裂、界面退化，失效由基体行为主导，明确温度对复合材料失效模式的改变。
2、纤维增强复合材料FRP拉伸变形与损伤演化

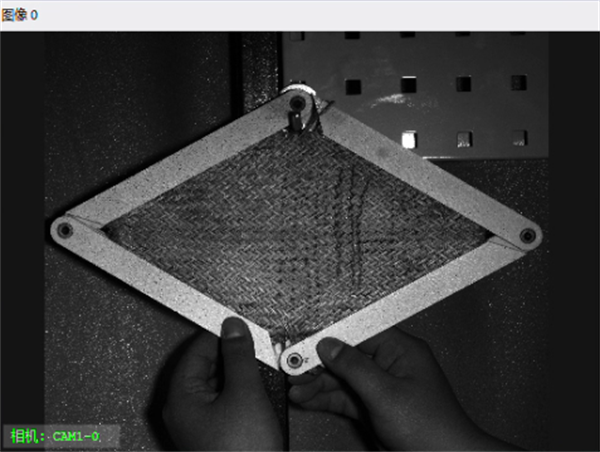

测试条件：二维/三维DIC技术，分析纤维方向、横向、剪切应变场数据。
X/Y方向位移云图
X/Y方向应变云图
试验数据结果解读
1)定位应变集中起源：应变云图识别纤维束间、纤维-基体界面带来的局域高应变区;该类高应变位置就是基体开裂、界面脱粘的损伤萌生位置;
2)损伤演化全流程可视化：随加载进程，观测微裂纹萌生、扩展、连通直至主裂纹形成并引发试样断裂;
3)量化各向异性力学参数：不同方向应变场存在显著差异，由 DIC 全场数据计算不同方向弹性模量、泊松比，直观表征材料各向异性特征。
3、复合材料开孔镂空结构拉伸试验
测试条件：针对开孔 / 缺口结构开展三维 DIC 高分辨率测试，聚焦孔洞周边关键区域，采集孔边完整应变场。

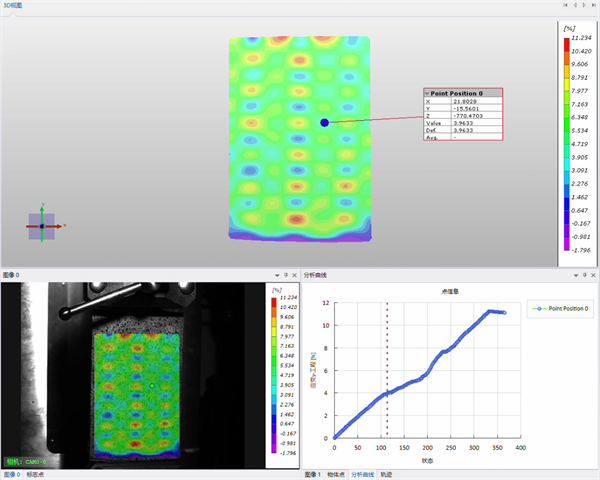

X方向应变
Y方向应变
厚度减薄率
试验数据结果解读
1)实测应力集中系数 SCF：DIC 输出孔边全场应变分布，得到考虑材料各向异性与损伤效应的实际 SCF，相比理论解、有限元仿真结果更贴合真实试验状态;
2)精准定位损伤起始点：孔边应变峰值位置对应基体开裂、分层的损伤起始区域;
3)追踪裂纹扩展路径：连续记录裂纹自孔边起裂后，沿纤维方向、层间方向的扩展路径，评估几何缺口对结构强度、损伤容限的影响。
4、3D打印增材制造复合材料压缩变形测试
测试条件：二维/三维 DIC采集试样侧面(打印层厚度方向)，重点监测层间界面区域，开展压缩加载试验。
X/Y方向位移云图

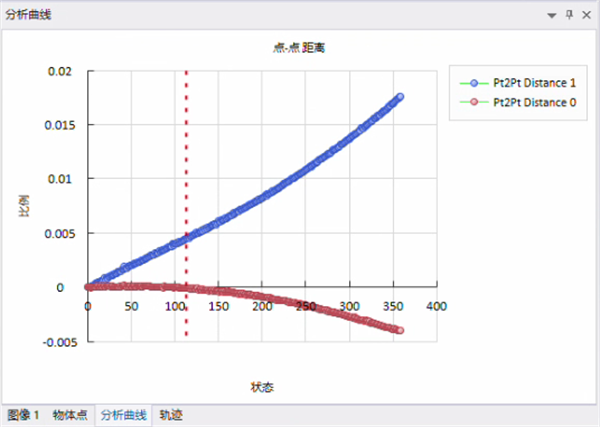

不同对角处的拉伸线应变
试验数据结果解读
1)揭示打印缺陷的致失效作用：应变云图定位孔隙、层间未熔合、纤维取向偏差带来的局部高应变弱点;证实该类工艺缺陷会诱发微屈曲、剪切失效、层间开裂;
2)量化增材制造特有各向异性：对比打印Z向与面内 X/Y 向模量、强度、泊松比，定量表征不同打印方向力学性能差异;
3)观测压缩失效发展过程：完整捕捉纤维微屈曲、基体剪切屈服、层间分层、界面脱粘的发生时序与空间演化。
新拓三维XTDIC 三维全场应变测量系统可覆盖微观应变集中、宏观性能退化，适配常温-高温、传统层合板-3D打印复合材料。在做好散斑质量、成像系统、计算参数控制前提下，DIC技术能够输出传统测试手段无法获取的全场变形信息，支撑复合材料设计迭代、性能评估、失效分析与结构优化。
