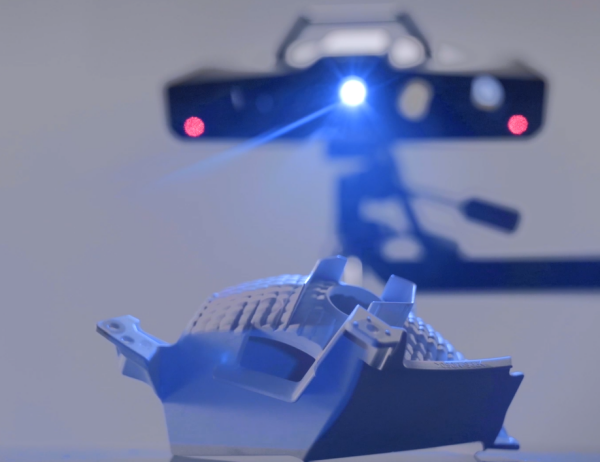

设备型号：XTOM-MATRIX照相式蓝光三维扫描仪
技术体系：主动式蓝光结构光+相位测量轮廓术(PMP)+内置XTDP摄影测量
基准精度：最高6μm计量级单点重复精度
相机配置：500~1200万像素工业CMOS相机
适配工件尺度：10mm~500mm中小精密件
核心软件：自研X-Inspect（德国PTB认证，全GD&T形位公差分析）
扫描模式：四目/双目/单目混扫，单帧采集≤1s，非接触式拍照成像
一、精密制造零部件检测核心痛点
在精密小尺寸结构件质检场景，传统三坐标、激光线扫设备存在三大固有缺陷，直接制约质量管控精度：
小尺度细节丢失风险：微小倒角、微孔、细密纹理、薄壁筋条特征分辨率不足，极易产生噪点、点云空洞，无法完整复现微米级几何形貌；
复杂型腔数据残缺：深孔、镂空、多曲面叠合、内侧倒扣结构存在扫描死角，单视角测量无法实现全域数据闭合；
计量精度不满足严苛公差：汽车、模具、3C、运动器材工件公差普遍±0.01~±0.05mm，传统设备无法出具全尺寸GD&T检测报告。
照相式蓝光三维扫描技术依托450nm窄带蓝光光栅投影+多频外差相移解算，大幅提升复杂曲面、微小特征的信噪比，搭配蓝光技术+高分辨率工业相机+三维重建算法，从底层解决上述测量难点。
二、照相式蓝光三维扫描技术原理
2.1、蓝光照相式测量架构
XTOM-MATRIX搭载高分辨率工业相机，采用高精度三维重建算法：
l 投影单元投射正弦调制蓝光光栅，工件表面形变光栅同步由工业相机捕获；
l 多频外差相位解算剥离环境光噪声，单帧输出千万级高密度三维点云；
l 针对深孔、窄槽盲区启用单目辅助采集，消除点云空洞，完整还原内腔特征。
2.2、内置XTDP摄影测量全局校准
设备集成摄影测量模块，通过工件表面标志点全局解算空间坐标，解决多视场拼接累积误差，保障多曲面装配类零件全域尺寸一致性。
2.3、自适应网格锐化算法
配套重建算法针对薄壁、微筋、小圆角做自适应采样强化，区分平面、曲面、边缘特征差异化网格密度，微米级轮廓线、孔位台阶无失真还原，适配逆向建模与全尺寸偏差分析。
2.4、全链路GD&T数字化闭环
X-Inspect检测软件支持CAD数模自动粗配准/精配准，一键完成尺寸、角度、平面度、轮廓度、位置度、圆柱度全项公差评定，输出彩色偏差色谱云图，直观区分良品 /超差区域。
三、典型落地案例（扫描点云-网格模型-偏差色谱完整流程）

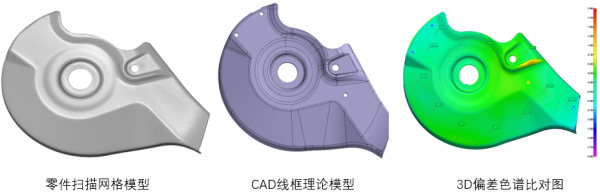

案例1：竞赛自行车轻量化金属配件
工件特征：多自由曲面、同心台阶孔、侧边安装小孔，装配公差±0.02mm
3D检测价值：完整捕捉曲面曲率、孔距、台阶高度细微偏差，色谱云图量化全域形面误差，批量冲压件形变快速筛查，避免装配干涉。

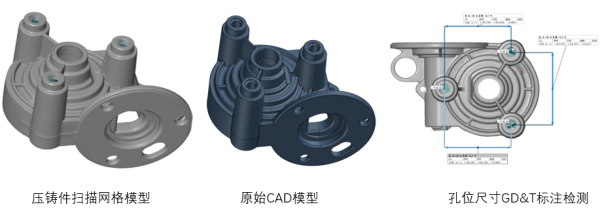

案例2：电动升降桌铝合金压铸件
工件特征：多螺纹柱、法兰安装孔、环形凹槽复合结构。
扫描价值：自动测量螺纹柱中心距、法兰孔径、同轴度，批量压铸缩痕、变形缺陷可视化，替代传统卡尺分点测量，检测效率提升80%。

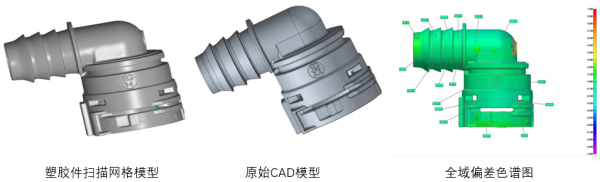

案例3：自动饮水机塑胶弯管件
塑胶件具有大量外表面细节，微小特征（如微孔、微槽、倒角、纹理）难以精准捕捉；采用XTOM-MATRIX高精度蓝光三维扫描仪，可提升复杂结构塑胶件检测的效率与精度，具有出色的微小细节还原能力。
工件特征：多阶梯密封槽、定位卡扣、环形纹理微特征。
扫描价值：高分辨率还原塑胶脱模纹理、细小卡扣倒角，检测密封面轮廓度，提前规避管路漏水装配风险。

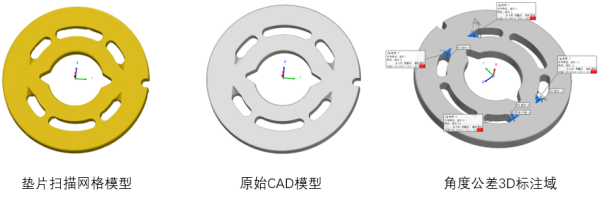

案例4：机器狗关节转动镂空垫片
工件特征：多弧形镂空、花键内孔、对称斜面，角度公差±0.1°。
扫描价值：自动计算镂空斜面夹角、内孔花键位置度，保障机器人关节转动同轴精度。

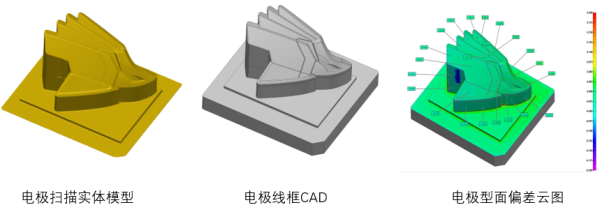

案例5：精密模具紫铜电极
工件特征：密集薄筋、复杂分型曲面、微小R角。
扫描价值：1:1复刻电极加工形貌，与模具设计数模比对，量化电极损耗、加工过切量，指导EDM放电补偿。

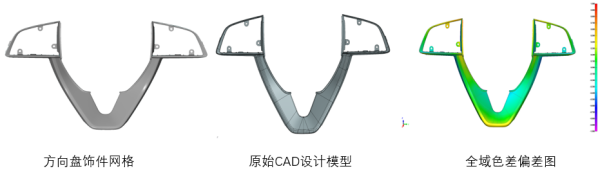

案例6：汽车方向盘内饰塑胶件
工件特征：大曲率型曲面、多装配预埋孔、薄壁边缘
扫描价值：全域轮廓度检测，筛查注塑翘曲变形，保证内饰与气囊、方向盘骨架装配贴合度。

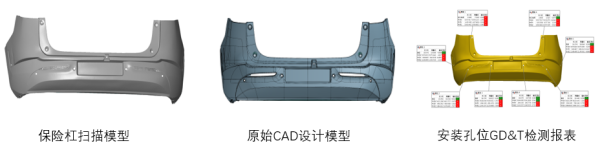

案例7：汽车后保险杠大型塑胶覆盖件
工件特征：多安装柱、尾灯槽、牌照安装平面、长弧形曲面
扫描价值：批量检测安装柱同轴度、平面度、安装孔位置度，控制保险杠与车身装配间隙均匀性。
四、行业落地综合价值
1、研发周期缩短：逆向建模效率较传统手工测绘提升90%，快速完成新品改型、竞品对标；
2、质检成本下降：替代三坐标单点抽样检测，实现100%全尺寸3D扫描，减少人工测量工时与人为误差；
3、工艺快速迭代：偏差色谱云图精准定位超差区域，反向优化注塑、压铸、CNC加工参数，降低报废率；
4、国产化自主可控：全套硬件、扫描/检测软件自主研发，售后定制化开发、现场技术响应速度优于进口设备。
五、FAQ・工程师高频问答
Q1：照相式3D扫描仪和激光手持激光3D扫描仪核心区别是什么？
A1：核心差异为精度、分辨率、适用场景。XTOM-MATRIX属于计量级照相式设备，精度6μm，点云密度极高，对于10~500mm精密小件、微小特征、GD&T全尺寸检测；手持激光细节还原弱，适合整车、大型铸件现场粗略逆向，无法满足微米级精密质检计量要求。
Q2：黑色塑胶、抛光铝合金反光件是否需要喷显像剂？
A2：深色哑光塑胶可直接扫描；高抛光镜面金属需喷涂薄层哑光显像剂（薄至均匀覆盖即可），依托蓝光高信噪比，显像剂用量低，清洗无残留。
Q3：设备能否直接输出符合质检标准的GD&T检测报告？
A3：可以。配套X-Inspect软件支持输出GD&T检测报告，包含尺寸数值、偏差值、色谱云图、合格判定，可直接用于出厂质检归档。
Q4：设备是否支持自动化产线集成？
A5：可搭配XTOM-TRANSFORM机器人自动化检测系统，实现上下料、自动扫描、在线批量3D检测，适配3C、汽车零部件批量产线质检。
