高速摄像机选型核心，不是单纯追求更高分辨率或更高帧率，而是围绕被测对象的时间尺度、空间尺度与测量任务，对瞬态信息采样能力进行匹配。
不同场景对高速摄像的需求不同：时间主导型场景优先考虑更高帧率与更短曝光，以抑制高速运动过程中的拖影现象并提高关键阶段的时间分辨率；时空均衡型场景同时要求时间连续性与空间解析能力，以支撑DIC、模态、轨迹重建等分析；空间主导型场景要求更高分辨率与更大视场，以保证目标细节、边界特征和测量纹理的保留。
本文将围绕科研、工业、国防科技工业与民用四大方向，针对燃烧与爆炸、材料力学、流体力学、航空航天、汽车碰撞、半导体封测等典型场景分析，并结合中科君达视界（Agile Device）自研的千眼狼（Revealer）高速摄像机产品图谱，为高速摄像机用户提供一套客观的选型实战建议。
一、高速摄像机分辨率与帧率的底层逻辑
高速摄像机的本质，是把极短时间内完成的物理过程转化为可观测、可分析的图像序列。帧率决定时间采样密度，即瞬态过程在时间轴上被划分为多少个连续片段；分辨率则决定空间采样密度，即单帧图像中目标特征、结构边界、散斑纹理、粒子分布是否具备足够像素支撑后续分析。帧率不足，则瞬态过程在相邻帧之间跨越过大，若曝光时间不够短，则目标在单帧内部会形成拖影；若分辨率不足，则难以支撑识别、跟踪与测量。
不同场景中的高速摄像机的“最优规格”并不是由单一参数决定，而是由目标运动速度、特征尺寸、视场大小、光照强度以及分析任务共同决定。以航空发动机叶片观测为例，若任务需求是观察叶片整体振动模态或全场位移分布，则需保证整个叶片进入视场，则应匹配高空间分辨率高速摄像机；若任务需求是观察高速冲击下的局部裂纹萌生，则应匹配高时间分辨率高速摄像机切分关键阶段。
基于这一底层逻辑，高速摄像机应用可归纳为三类：第一类是时间主导型，过程极快微秒级瞬态现象，单帧曝光必须极短，帧率优先级最高，；第二类是时空均衡型，如DIC、PIV、运动轨迹重建应用，既需较高时间分辨率又需足够分辨率支撑测量算法的识别精度；第三类是空间主导型，被测对象尺寸大、视场大，高分辨率优先级更高。
二、科研领域典型应用场景高速摄像机推荐
科研类应用场景的共同特点是高速摄像机捕捉物理机理演化的瞬态图像通常是后续机理分析、参数反演和模型验证的依据，因此，高速摄像机选型须精密围绕物理过程本身。
1. 燃烧与爆炸：推荐130万像素@20000fps以上超高速摄像机
燃烧、爆炸甚至爆燃过程通常伴随火焰锋面快速推进、反应区结构剧烈变化以及冲击波耦合现象。此类现象时间尺度通常为微秒量级，时间分辨率不足，相邻帧之间火焰前缘推进距离过大，爆轰波面、火焰褶皱等特征无法被连续分解，且曝光时间不够短时，单帧图像中的高亮区域边界会因运动拖影而模糊。
因此，燃烧与爆炸类研究通常优先推荐130万像素@20000fps以上的高速摄像机，千眼狼（Revealer）家族图谱中NEO系列在1280×1024分辨率下可实现20000fps、25000fps，并具备150 ns最小曝光时间和85 %高量子效率，更适合燃烧与爆燃类过程。

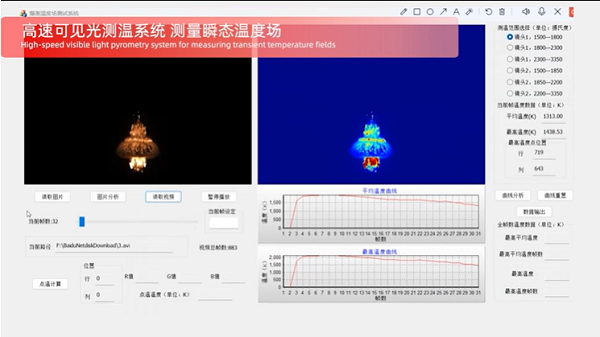

图1 爆炸温度场可见光测温-使用1280×1024@25,000fps NEO 25拍摄
2. 气泡动力学：气泡高速演化与气泡群统计应区隔选型
研究目标若是气泡生长、塌陷、界面振荡、溃灭等微尺度，时间尺度微秒级，应优先选择130万像素25000fps高速摄像机，以保证单泡演化的时间分辨率，千眼狼（Revealer）高速摄像机NEO25将是合适配置。
若研究任务为二维/三维空间内多个气泡群的形态学统计、轨迹追踪、互作分析，则对高速摄像机的需求转向视场覆盖与空间分辨率。更适合采用千眼狼（Revealer）高速摄像机产品图谱中的G Pro/G Mini系列，其拥有的500万像素@3600fps 或 4K@2000fps能力，支持在较大视场内保留更多有效像素，适合多气泡、多颗粒、多目标的同时观测。
图2 激光诱导空化气泡-使用ROI下200,000fps NEO 25拍摄
3. 材料力学、霍普金森压杆、岩石力学：推荐130万像素@5000~15000fps高速摄像机
材料动态力学试验第一优先关注破坏瞬间，这需要高帧率以支持瞬态过程的切分，同时试验也关注加载、变形、断裂和回弹全过程，需要适中的分辨率与较长记录时长。千眼狼（Revealer）高速摄像机S系列，130万像素@5000~15000fps，并配备大容量存储，满足大多数材料动态试验的时间分辨率要求并能覆盖完整的试验过程。若进一步需要开展数字图像相关DIC分析，130万像素级别也能在中等视场内提供足够的散斑分辨率。若被测对象更快，130万像素 @20000fps以上的NEO可作为补充。

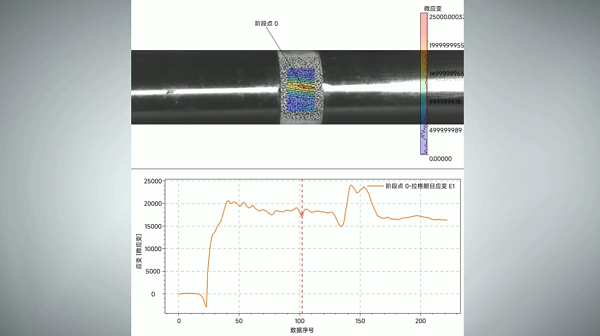

图3 霍普金森压杆应变分析-使用ROI下 100,000fps NEO 25拍摄
4. 流体力学、喷淋流场、火焰场：粒子图像测速PIV与大视场优先推荐500万像素@3600fps，快速局部流动优先推荐NEO、S系
PIV与大视场流动观测并不单纯依赖更高帧率，而更依赖足够大视场内保留足够高的粒子密度和空间细节。4K @2000fps或500万像素 @3600fps，通常比130万像素 @20000fps更能支撑流场矢量计算，后者单位视场中可用于相关计算的粒子窗口数反而下降，不利于速度场重建。只有当研究对象是高速局部喷流、剪切层、火焰前锋等小尺度变化过程，则优先推荐时间分辨率更高的NEO系列。
图4 燃烧火焰场-使用1280×1024 @10,000fps S1315拍摄
三、国防科技工业领域典型应用场景高速摄像机推荐
1. 航空航天发动机叶片：推荐130万像素 @25000fps
航空航天发动机叶片测试兼具高转速、高灵敏度和测量特征。叶片高速旋转导致时间采样要求提高，复杂反光与受限补光要求高速摄像机具备高灵敏度，同时应变、位移、模态分析又要求图像具备一定空间解析能力。拥有130万像素 @25000fps、85%量子效率的NEO 25是航空发动机叶片等高速旋转结构动态测量的最适配的试验观测平台。

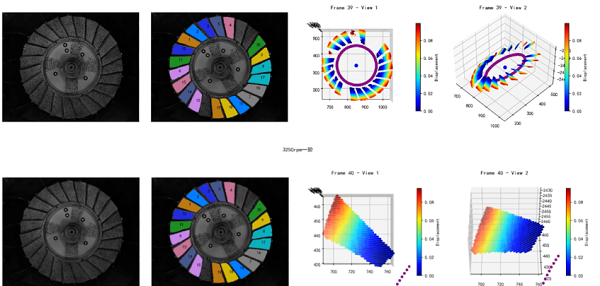

图5 航空发动机叶片振动模态-使用1280×1024@25,000fps NEO 25拍摄
2. 大视场目标追踪：推荐500万像素 @3600fps或4K @2000fps
大视场内刚体目标追踪的核心矛盾是被测目标通常距离远、视场大、像素占比低。若分辨率不足，则后续目标识别、边界提取、角度测量与轨迹拟合都会受到限制。因此，这类任务优先推荐500万像素 @3600fps 或4K @2000fps的G Pro/G Mini，其高分辨率有助于在较大视场内维持足够高的目标像素占比，而2000fps左右时间分辨率对多数远距离刚体目标跟踪已具备使用价值。若单纯通过提高帧率替代高分辨率，反而会因目标像素面积过小而削弱测量与识别精度。
图6 6Dof测量-使用2560×2016 @3,600fps G536_Pro拍摄
四、工业领域典型应用场景选型指南
1. 汽车碰撞（非车载），优先推荐4K @2000fps G Pro/G Mini
汽车碰撞时间尺度通常发生在毫秒级，2000fps可提供约0.5 ms级时间分辨率，能够满足绝大多数碰撞过程分解需求。非车载高速摄像机并非单纯记录“是否发生变形”，而是记录车身结构整体变形路径，还原假人空间运动轨迹，观测安全气囊展开形态等空间结构解析信息，拥有4K @2000fps的G Pro/G Mini高速摄像机可显著提升分析精度，通过序列图像计算座椅角度变化、气囊展开形态等参数，若分辨率不足，位移、角度与形变测量误差将显著增加。

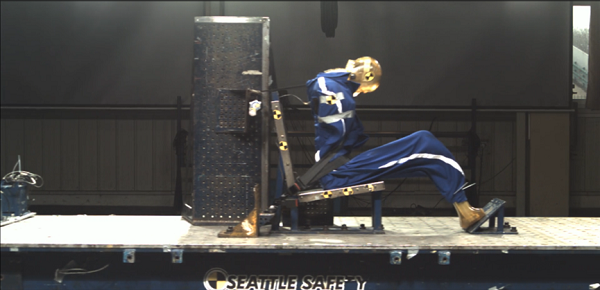

图7 假人碰撞-使用2560×2016 @3,600fps G536_Pro拍摄
2. 半导体封测，推荐200万像素 @3000fps小体积高速摄像机M Pro
半导体封测场景特点空间狭小、生产节拍明确、工位复杂，用户需要观测搬运、封装、拾取、键合等动作过程，时间尺度多在毫秒级，时间分辨率并不是主要矛盾。同时，封测场景之所以不优先选择更高分辨率平台，是因为半导体封测更强调高速摄像机能进入工位、能与现场机器协同运行。故拥有均衡分辨率与帧率的小体积高速摄像机M Pro是优先推荐，其拥有200万像素 @3000fps采集帧率，并具备75×75×90 mm紧凑尺寸、800 g重量和较高环境适应性，适合嵌入式部署。

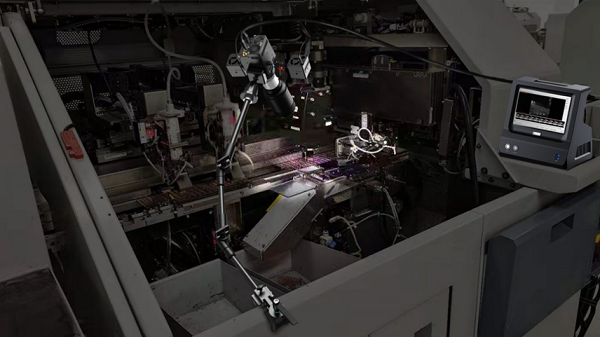

图8 锡膏焊接-使用 1920×1080 @3,000fps 的M Pro拍摄
3. 焊接：工艺监测与熔池机理研究应分开推荐
焊接工艺监测任务关注工艺过程监测、焊缝成形观察、机械动作同步分析或故障回溯，需求更关注工艺节拍与整体行为，130万像素 @5000fps的S系列、200万像素 @3000fps 的M Pro系列可满足需求（空间受限下）。若研究目标是熔池边界细节、微小飞溅、羽流演化、液滴转移模式或局部形成机理，则需进一步区分，若过程变化更快，优先推荐130万像素 @20000fps以上 NEO，若关注空间细节和局部几何特征，则优先推荐4K @2000fps或500万像素 @3600fps的G Pro/G Mini。
图9 铝合金脉冲焊接熔滴过渡-使用1280×1024@15,000fps S1315拍摄
4. 3C电子产品跌落，优先推荐1080P @3000fps M Pro，复杂形变研究可选型130万像素 @10000fps 左右的S系列
电子产品跌落测试关注触地瞬间结构响应、壳体变形、零部件脱落以及重复跌落过程中的失效机理。跌落速度通常处于中高速而非微秒级瞬态，因此2000~3000fps速率可将测试产品触地、回弹、开裂等过程切分清楚，且1920×1080分辨率支持保留足够的结构边界信息。若需求进一步跃升为局部应变分析或高速冲击下的微结构破坏，则可优先考虑130万像素 @10000fps+的S系列。

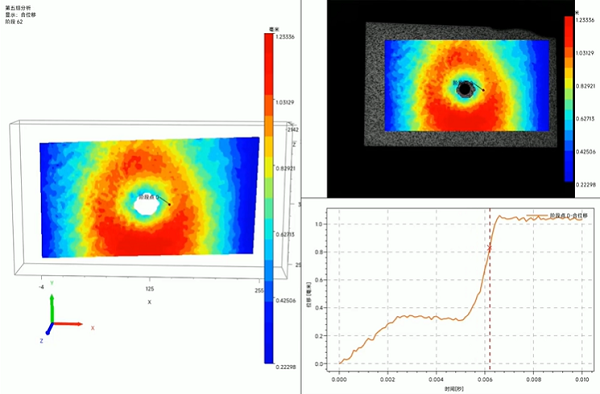

图10 电脑屏幕跌落变形机理分析-使用 2台1280×1024@15,000fps S1315拍摄
五、民用领域典型应用场景高速摄像机推荐
影视文娱、广告创意、高速动作演绎和高质量慢动作内容生产通常不以物理量测量为首要目标，而以画面质量、细节保留、色彩表现和后期制作空间为首要目标。G Mini/G_Pro系列具备广电级优彩画质、4K/5K高速录制能力，典型规格包括4096×2048 @2000fps和5120×4096 @1000fps。对于影视文娱类应用而言，千帧以上时间采样已能够满足大多数慢动作呈现，其差异化的高分辨率特征则有助于提升画面细节、后期制作和高品质内容输出能力。
图11 彩色牛奶皇冠-使用5120×4096 @1,000fps G2110_Pro拍摄

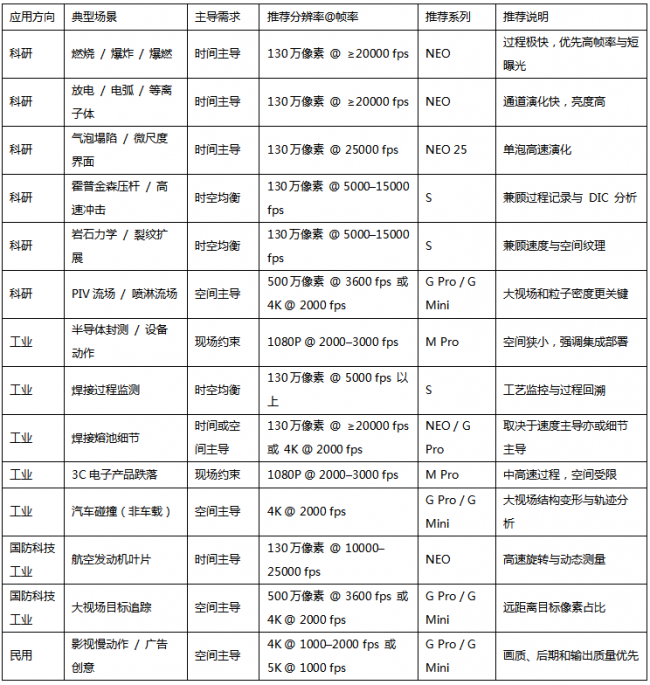

六、千眼狼（Revealer）高速摄像机典型场景选型一览表
七、结语：高速摄像机专业选型的原则
高速摄像机选型的目标，不应是寻找“性能参数最高”的设备，而是找到与当前瞬态现象最匹配的设备。匹配原则主要有以下三点：
1. 时间采样须覆盖关键物理过程，使图像序列在时间轴上可解析。
2. 空间采样须保留目标细节和测量特征，使单帧图像在空间轴上可分析。
3. 产品设计须适应现场实验场景约束，使高速摄像机在真实环境中完成观测任务。
千眼狼（Revealer）高速摄像机产品家族图谱中的NEO/NEO Mini、S、G Pro/G Mini、M Pro等系列产品分别对应不同瞬态信息结构与不同实验约束条件。围绕任务目标、物理过程和场景约束条件建立选型逻辑，匹配出最合理的时空采样方式，完整记录实验场景需要的物理信息，是高速摄像机应用走向专业化的基础。
