纳祥科技NX9068是一款完整的8通道模拟-数字转换器，专为数字音频系统设计。它支持采样、模数转换和抗混叠滤波，能够以每通道高达216 kHz的采样率，将所有8个通道的输入转换为24位串行数据。
在性能上，NX9068可PIN TO PIN CS5368，功能覆盖AKM5888、PCM1861 。
（一）芯片概述
NX9068采用5阶多比特Δ-Σ调制器，后接低延迟数字滤波和抽取处理，无需外部抗混叠滤波器。其差分输入架构提供了出色的噪声抑制能力。
专用电平转换器（用于串口和控制端口）确保NX9068与其他设备在宽逻辑电平范围内无缝接口。此外，片上振荡器驱动器提供了灵活的时钟解决方案，简化了设计。
NX9068是业界首款支持高速TDM接口的音频A/D转换器，可在单一数据流中实现8通道音频数据的串行输出，采样率高达216 kHz。这进一步降低了布局复杂性，并缓解了数字信号处理器的输入/输出限制。
（二）主要特性
① 高级多比特Δ-Σ架构
② 24位转换
③ 114 dB动态范围
④ -105 dB总谐波失真加噪声（ THD+N）
⑤ 支持高达216 kHz的音频采样率
⑥ 可选音频接口格式
– 左对齐、 I²S、 TDM
– 8通道TDM接口格式
⑦ 低延迟数字滤波器
⑧ 功耗低于680 mW
⑨ 片上振荡器驱动器
⑩ 可作为系统时钟的主设备或从设备运行
⑪ 从模式下自动检测速度
⑫ 差分模拟架构
⑬ 控制和串行端口独立1.8V至5V逻辑电源
⑭ 用于直流偏移校准的高通滤波器
⑮ 溢出检测

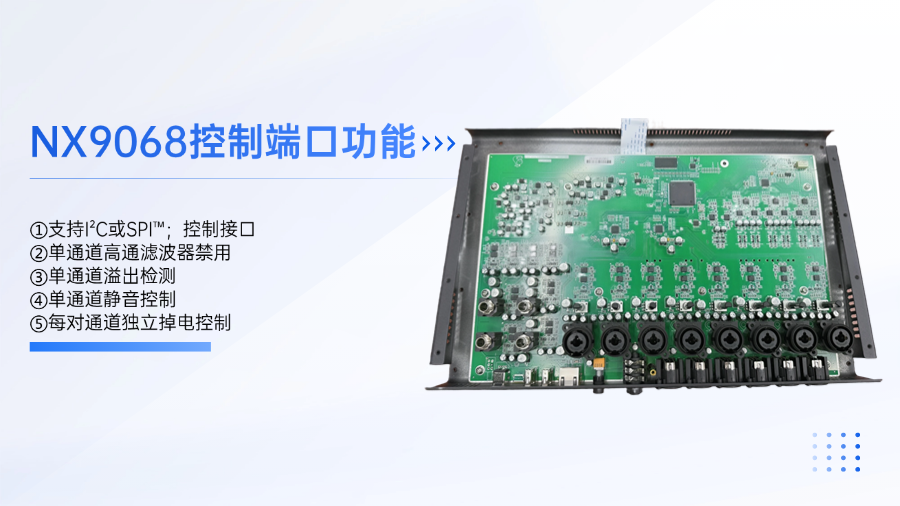

此外，NX9068还具备其他控制端口功能：
① 支持I²C或SPI™；控制接口
② 单通道高通滤波器禁用
③ 单通道溢出检测
④ 单通道静音控制
⑤ 每对通道独立掉电控制
（三）应用领域
因其低噪声宽动态的性能特质，NX9068非常适合高端和专业音频系统，如多通道会议系统，多通道效果处理器、汽车音响系统、HIFI功放与HIFI家庭影院等设备中。
