对于身处一线的硬件工程师而言，行业的宏大叙事最终会落脚于一块块具体的电路板上。当下的PCB设计，早已不是简单的布线工作，而是一场在方寸之间平衡信号完整性、热管理、电源分配与结构限制的复杂战役。一份由艾媒咨询新近发布的《2025年中国PCB行业研究报告》便指出，AI服务器与汽车电子这两大前沿领域，正以前所未有的力度，重塑PCB的技术高墙，对工程师的设计与验证能力提出了极限挑战。

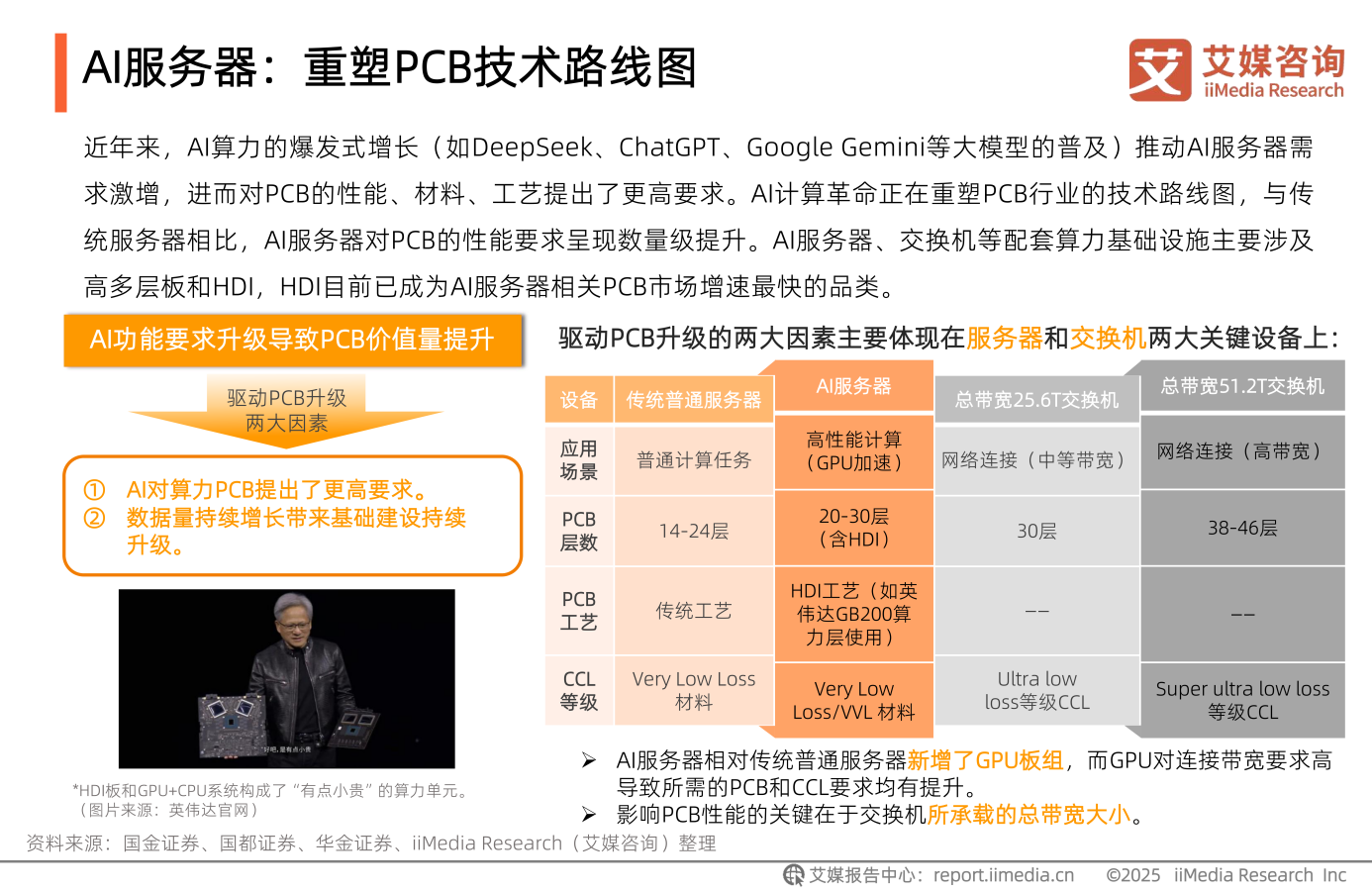

AI服务器的技术高墙：极限层数与超低损耗的考验
AI算力的竞赛，首先体现在对PCB物理极限的冲击上。为了承载GPU、CPU及高速互联芯片之间庞大的数据流，AI服务器主板的PCB层数动辄达到20-30层，甚至更高 。如此高的层叠结构，对设计和制造都构成了巨大挑战。
同时，为确保高达Gbps级别的信号传输质量，报告强调，设计必须采用高密度互连（HDI）工艺以及介电损耗（Df）极低的Ultra Low Loss乃至更高级别的板材 。
这意味着工程师不仅要应对更复杂的布线，还必须精准控制阻抗、严防串扰，任何微小的设计瑕疵都可能导致整个昂贵系统的失效。

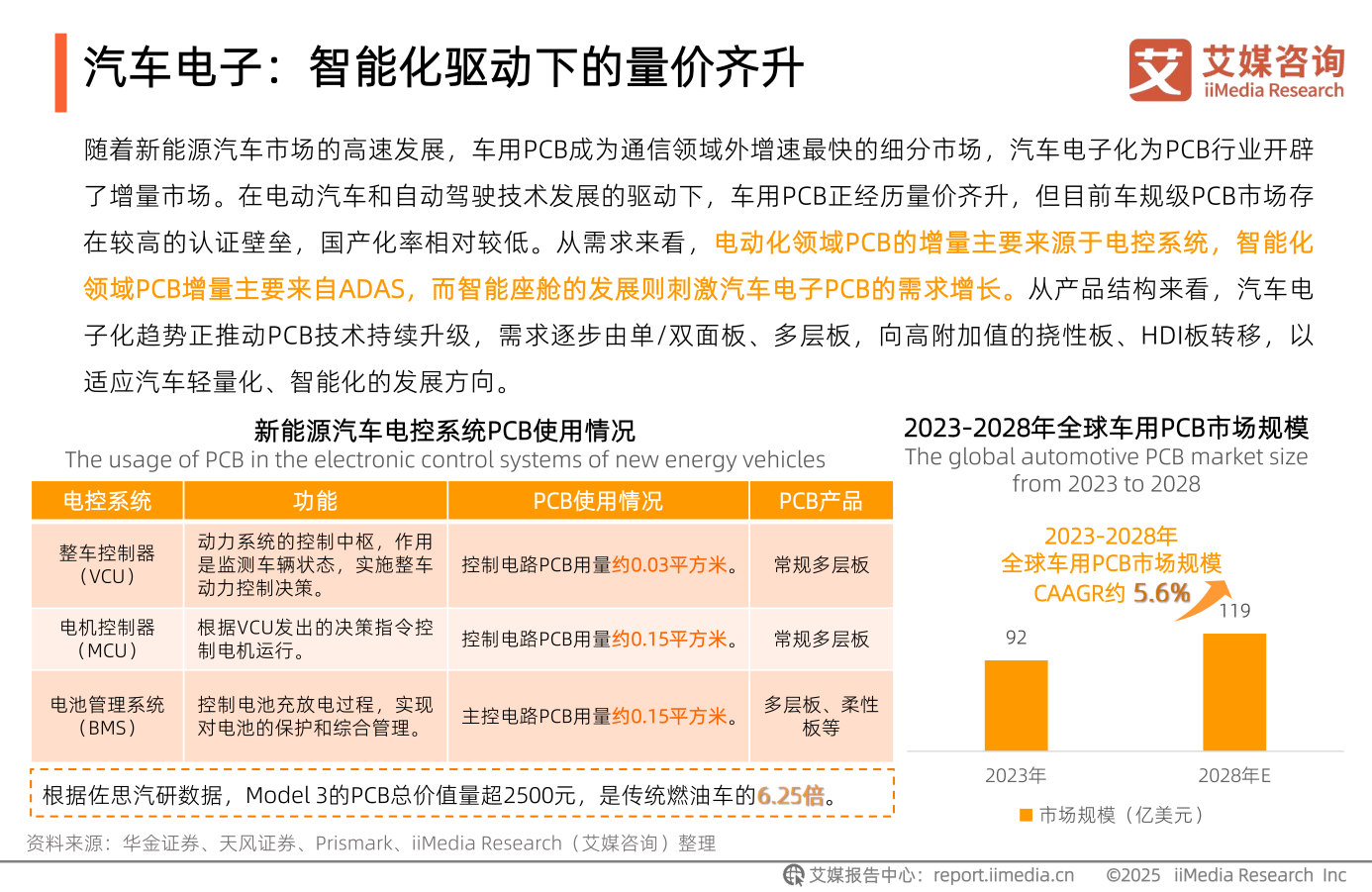

汽车电子的“零容错”准则：极致可靠性与严苛环境
与AI服务器追求极限性能不同，汽车电子领域将“可靠性”置于首位。报告指出，随着汽车“三电”系统和高级别自动驾驶（ADAS）的普及，车用PCB正向高耐热、高可靠性的方向发展 。工程师设计的每一块电路板，都必须在剧烈振动、极端温差和高压电磁环境中，数年如一日地稳定工作，可谓“零容错”。
报告分析，ADAS系统普遍依赖12层以上的HDI板，而800V高压电控系统则需要高导热基板 。这要求工程师在设计阶段就必须充分考虑材料的热膨胀系数、长期耐压能力等，并通过漫长而严格的车规级认证。
破局之道：兼顾速度与深度的原型验证
面对如此复杂的设计要求，传统的瀑布式开发流程已难以为继。报告敏锐地指出，当前高端领域的PCB“打样需求呈现爆发式增长” 。原因无他：只有通过快速获得高质量的物理样板，进行实物测试，工程师才能在最短时间内验证复杂设计的有效性，发现潜在问题，从而加速研发、抢占市场先机。
如何实现高效且高品质的原型验证？报告通过嘉立创的案例给出了答案。其一站式平台极大压缩了从设计到PCBA成品的时间，赋能工程师快速迭代 。对于工程师而言，这意味着拥有了快速试错和迭代的能力。面对AI服务器、光模块等设计对极限层数的挑战，嘉立创的技术能力也已全面升级。

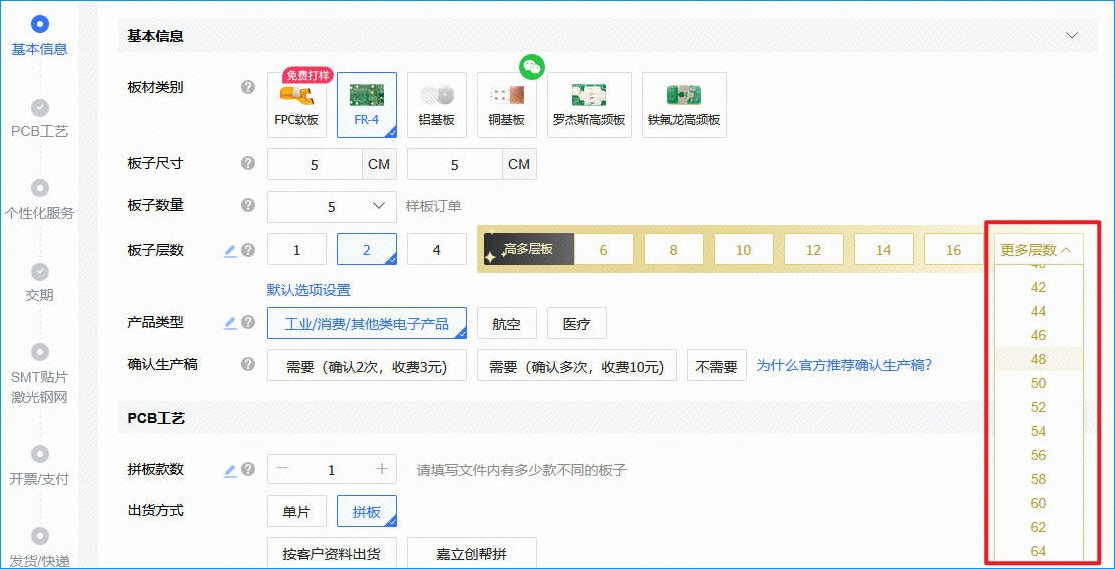

为更好地满足客户对高端PCB制造的需求，嘉立创持续强化工艺能力，现正式推出34至64层高多层PCB制造服务，该服务具备优良的信号完整性和可靠性，旨在支持客户实现复杂高端设计并快速推向市场。 这意味着，工程师现在可以将最前沿、最大胆的设计，放心地交由同一个平台快速实现。
写在最后
《2025年中国PCB行业研究报告》揭示的技术趋势，对每一位硬件工程师的挑战是现实而紧迫的。成功应对之道，不仅在于提升自身的设计水平，更在于选择一个能够同步跟上技术浪潮的制造伙伴。一个既能提供一站式敏捷服务以保证“速度”，又能提供高端工艺以支撑“深度”的平台，正在成为工程师将创新图纸变为现实的最强助推器，也是嘉立创在这场产业价值跃迁中，展现其领航能力的核心所在。
